Инструкция по монтажу металлического сайдинга

Необходимый инструмент:

  • Шуруповерт;

  • Перфоратор;

  • Высечные ножницы;

  • Ножницы;

  • Киянки (деревянные, каучуковые);

  • Правило;

  • Уровень.

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ.

Подготовить основание для монтажа кронштейнов и крепления утеплителя. Старую осыпающуюся и непрочную штукатурку надо сбить, разрушенную кирпичную или каменную кладку восстановить. Прочную штукатурку, способную нести нагрузку от дюбелей распорных полиамидных для крепления плит утеплителя и несущих кронштейнов, очищают и оставляют. Потом надо разметить стену, выдерживая расстояние между крепежными кронштейнами. Ориентировочно по горизонтали 400-600 мм, по вертикали 800-1400 мм.

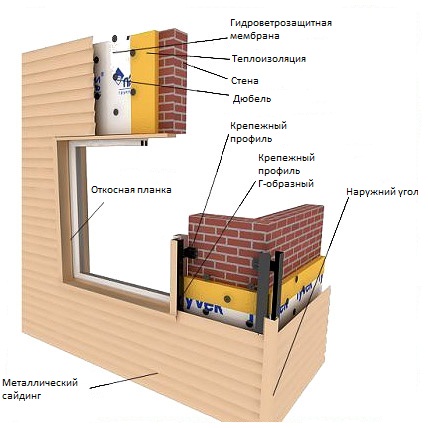

ВЫРАВНИВАЮЩАЯ СИСТЕМА

Для создания плоскости монтажа облицовочных элементов используют выравнивающую систему.

Выравнивающую систему монтируют из кронштейнов и оцинкованных профилей или из кронштейнов и деревянных брусков с толщиной не менее 40 миллиметров.

Конструкция кронштейнов позволяет регулировать размер относа вертикальных направляющих от несущей стены, давая возможность, таким образом, выравнивать фактические отклонения плоскости стены от вертикали. Конструкция кронштейна, позволяет выполнить выравнивание плоскости на 30-40 мм. Увеличение величины относа решается путем выбора различных по длине кронштейнов. Выравнивающие кронштейны крепят к основанию несущей стены при помощи полиамидных дюбелей с металлическими шурупами или анкерных болтов.

ВЕРТИКАЛЬНАЯ ВЫРАВНИВАЮЩАЯ СИСТЕМА.

Для горизонтального монтажа облицовочных материалов (металлосайдинг) вертикальные направляющие (П-образный профиль) крепят к кронштейнам стальными оцинкованными заклепками 3,2x8 мм или саморезами 4,8x16 мм. Сопряжение вертикальных направляющих профилей производиться с учетом зазоров для компенсации температурных деформаций, что составляет 10 мм. Запрещается скреплять вертикальные направляющие между собой.



УТЕПЛЕНИЕ

Стены построенного дома, не обеспечивающие достаточный уровень теплозащиты, нуждаются в утеплении.

Монтаж плит утеплителя производят после крепления на несущую стену кронштейнов. Толщина плит утеплителя определяется техническим расчетом. Плотность утеплителя должна быть не менее 80-100 кг/м.куб. При значительной толщине утеплителя (от 150 мм), производят деление на два слоя. Это делается для возможности перевязки стыков слоев утеплителя. Для внутреннего слоя возможно использование утеплителя с меньшей плотностью от40 кг/м.куб. Крепление утеплителя к основанию производят тарельчатыми дюбелями, и должно обеспечить плотное (без зазоров) прилегание утеплителя к несущей стене. Длина дюбелей зависит от толщины утеплителя. Для первого и второго слоя утеплителя применять дюбели различной длины, обеспечивается плотное примыкание утеплителя. Расход - не менее 5 шт. на 1 м.кв. поверхности фасада при однослойном расположении плит утеплителя, в крайних и угловых зонах 12 шт. на 1м.кв. Для защиты утеплителя от выветривания и увлажнения устанавливают ветрозащитную пленку.

Для выветривания водяных паров и конденсата необходимо обеспечить вентиляционный зазор 40 мм. Максимальный размер вентиляционного зазора 100 мм.

ВЫРАВНИВАЮЩАЯ СИСТЕМА

Для создания плоскости монтажа облицовочных элементов используют выравнивающую систему.

Выравнивающую систему монтируют из кронштейнов и оцинкованных профилей или из кронштейнов и деревянных брусков с толщиной не менее 40 миллиметров.

Конструкция кронштейнов позволяет регулировать размер относа вертикальных направляющих от несущей стены, давая возможность, таким образом, выравнивать фактические отклонения плоскости стены от вертикали. Конструкция кронштейна, позволяет выполнить выравнивание плоскости на 30-40 мм. Увеличение величины относа решается путем выбора различных по длине кронштейнов. Выравнивающие кронштейны крепят к основанию несущей стены при помощи полиамидных дюбелей с металлическими шурупами или анкерных болтов.



МОНТАЖ ГОРИЗОНТАЛЬНЫХ ПАНЕЛЕЙ

Перед монтажом сайдинга, необходимо проверить плоскость выравнивающей системы с помощью стандартной рейки-правила, установить:

  • начальную планку;

  • угловые элементы - наружный или внутренний углы;

  • элементы обрамления оконных и дверных проемов - откосные планки, наличники.

  • в местах планируемых стыков устанавливаются нащельники.

1.УСТАНОВКА НАЧАЛЬНОЙ ПЛАНКИ

Начальная планка, обеспечивающая закрепление первой панели сайдинга, устанавливается по нижнему краю облицовки. Устанавливать начальную планку строго горизонтально при помощи уровня любого типа или геодезических приборов.

2.УСТАНОВКА УГЛОВ И НАЩЕЛЬНИКОВ

По отвесу установить наружные и внутренние углы, закрепить их с помощью каких либо вспомогательных элементов, затем произвести монтаж облицовочных панелей.Таким же образом в местах планируемых стыков устанавливается нащельник

3.УСТАНОВКА ПАНЕЛЕЙ

При горизонтальном исполнении, монтаж металлического сайдинга ведется снизу вверх. Зацепите первую панель основанием за начальную планку, затем закрепите саморезами верхний край панели, начиная от ее центра. Прежде чем крепить сайдинг, убедитесь, что панель плотно захвачена взацеп по всей длине.

Все последующие панели сайдинга зацепляются за уже смонтированные и закрепляются аналогично.

Обязательно проверяйте горизонтальность монтируемых панелей. Во избежание деформаций при температурном расширении необходимо оставлять зазор в 6-9 мм между торцом панели сайдинга и вертикальными комплектующими.

4.ОБРАМЛЕНИЕ ДВЕРЕЙ И ОКОН

Обрамлением оконных и дверных проемов могут служить: откосная планка, аквилон, наличник. На подоконник обычно укладывается водоотлив оконный. При монтаже дверной и оконной окантовок необходимо сначала установить верхние детали, затем боковые.

5.ПОДГОНКА САЙДИНГА ВОКРУГ ОКОН

Сначала примерьте панель, чтобы края выступали с обеих сторон оконного проема. Затем отметьте на ней ширину окна, добавив 6-10 мм. Полученные отметки покажут места вертикальных отрезов. Сделайте образец горизонтального отреза. Для этого укрепите небольшой кусок сайдинга возле окна и сделайте на нем отметки на 6 мм ниже подоконника с обеих сторон проема окна, поскольку нет уверенности , что уровень окна идеален. Перенесите отметки с образцов на панель. После этого выполните необходимый рез.

Аналогично выполняется подгонка сайдинга к дверной коробке.

6.ЗАВЕРШЕНИЕ МОНТАЖА

Последний штрих - обрамление верхнего края облицовки. Выполнить его можно, в зависимости от ситуации, внутренним уголком (85*85; 50*50), верхним отливом или другими комплектующими. Все эти элементы крепятся видимыми самонарезающими винтами или заклепками, при этом предпочтительно применение крепежа, окрашенного под цвет замыкающего элемента. Шаг винтов 400-500 мм.
